Затвор дисковый поворотный

Затвор дисковый, поворотный 32ч1р

Применяется в качестве запорного устройства на трубопроводах для воды с температурой до +150 град С и давлением 1.6МПа (16кг/см2). Присоединение к трубопроводу-межфланцевое. Материал корпусных деталей -серый чугун СЧ20 ГОСТ 1412-85. Запорный орган: диск из стали СТ 20Х13 ГОСТ 5632-72. Уплотнение - эластомерный вкладыш EPDM. Герметичность затвора по классу "А". Рабочая среда подается влюбом направлении. На трубопровод затвор устанавливается в любом рабочем положении. Управление-с помощью ручки. Климатическое исполнение УХЛ4; У2 ГОСТ15150-69. Вариант защиты ВЗ-1 по ГОСТ 9.014-78

Сертификат соответствия NРОСС RU.АЯ74.В03348

Гарантийная наработка 2000 циклов в пределах гарантийного срока эксплуатации. Полный средний срок службы не менее 5 лет.

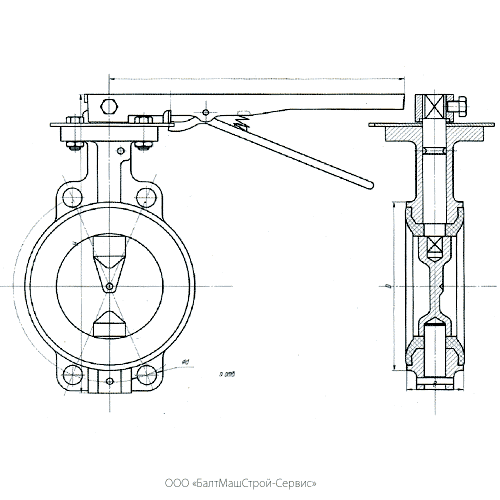

Габаритные и присоединительные размеры задвижек

Проход условный Dn
Размеры, мм
Масса без привода, кг
D
D1
B
H
L
d
h
80
133
166
46
270
240
18
2
4,5
100
158
180
52
280
240
18
4
7


Затвор дисковый, поворотный 32ч901р

Применяется в качестве запорного устройства на трубопроводах для воды с температурой до +150град С и давлением 1,ОМПа (10 кг/см2); Присоединение к трубопроводу - межфланцевое. Материал корпусных деталей - серый чугун СЧ20 ГОСТ 1412-85. Запорный орган: диск из стали СТ 20X13 ГОСТ 5632-72. Уплотнение -эластомерный вкладыш ЕРВМ. Герметичность затвора по классу "А" ГОСТ 9544. Рабочая среда подаётся в любом направлении. На трубопровод затвор устанавливается в любом рабочем положении. Управление - электропривод.

Рекомендуемые электроприводы: ПК-150С(Ш)-22 производства "Тулаэлектропривод" ПЭОЗ-250 производства "ЗЭиМ".

Климатическое исполнение УХЛ-4; У2 ГОСТ 15150-69. Вариант защиты ВЗ-1 по ГОСТ 9.014-78.

Сертификат соответствия №РОСС 1Ш.АЯ74.В03348
Гарантийная наработка 2000 циклов в пределах гарантийного срока эксплуатации.

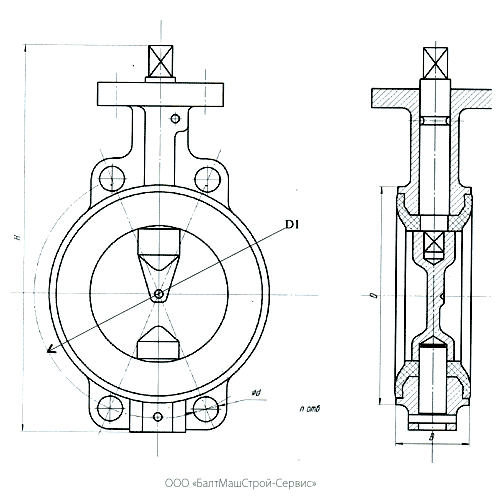

Габаритные и присоединительные размеры задвижек

Проход условный Dn
Размеры, мм
Масса без привода, кг
D
D1
B
H
L
d
h
80
133
166
46
270
240
18
2
4,5
100
158
180
52
280
240
18
4
7
