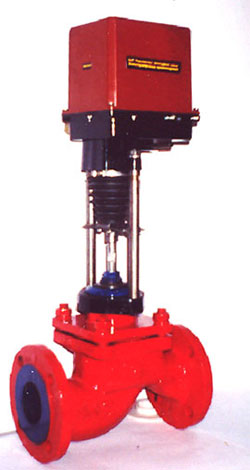

Клапаны запорно-регулирующие односедельные фланцевые чугунные с электрическим исполнительным механизмом ДN25,50,65,80,100 РN 1, 6 МПа (аналог клапана 25ч945нж)

Клапаны предназначены для установки в качестве регулирующих органов на трубопроводы для воды хозяйственного, питьевого и технического назначения, использования на центральных и индивидуальных тепловых пунктах, вентиляционных системах тепличных хозяйств для автоматического регулирования тепловых процессов, в системах автоматического регулирования и управления технологическими процессами различных производств, с целью непрерывного координирования параметров (давление, расход и т.д.) рабочей среды путем изменения пропускной способности клапана. Температура рабочей среды от -15 до +150°С

Клапан является регулирующим и запорным органом одновременно, что исключает необходимость установки запорных устройств до и после регулирующей арматуры в технологических линиях.

Сертификат соответствия № РОСС.RU.МН02.В00103 по 05.07.2007 года


МАТЕРИАЛ ОСНОВНЫХ ДЕТАЛЕЙ КЛАПАНОВ

Наименование деталей
25 ч 945 п
25 ч 945 нж
Корпус, крышка
Чугун СЧ20
Детали затвора
Сталь 12Х18Н9Т
Фторопласт Ф4А20
Сталь 20Х13
Сальниковая набивка
Графлекс
Прокладка
Паронит ПОН-Б

Привод предназначен для дистанционного и местного управления регулирующими органами трубо-проводной арматуры, устанавливаемой в закрытых помещениях. Рабочий ход штока прямолинейный и может быть настроен на 10, 16, 25, 32 и 40 мм в зависимости от настройки кулачкового механизма и в соответствии с сигналами управляющих систем


ТЕХНИЧЕСКИЕ ДАННЫЕ И ИСПОЛНЕНИЯ ПРИВОДОВ

Тип привода
Номи-
нальное усилие, Н
Рабо-
чий ход, мм
Рабочий ход, мм
Присоедини-
тельная высота, мм
при скорости перемещ. 16 мм/мин.
при скорости перемещ. 32 мм/мин
РП-П-01-4,0-16-16(32)
4000
16
60
30

92,



102,



103,



110,



112

РП-П-01-4,0-20-16(32)
20
75
38
РП-П-01-4,0-25-16(32)
25
94 47
РП-П-01-4,0-32-16(32)
32
120
60
РП-П-01-4,0-40-16(32)
40
150
75
РП-П-01-5,0-20-16(32)
5000
20
75
38
РП-П-01-5,0-25-16(32)
25
94
47
РП-П-01-5,0-32-16(32)
32
120
60
РП-П-01-5,0-40-16(32)
40
150
75
РП-П-01-6,3-20-16(32)
6300
20
75
38
РП-П-01-6,3-25-16(32)
25
94
47
РП-П-01-6,3-32-16(32)
32
120
60
РП-П-01-6,3-40-16(32)
40
150
75
РП-П-01-10,0-25-16(32)
10000
25
94
47
РП-П-01-10,0-32-16(32)
32
120
60
РП-П-01-10,0-40-16(32)
40
150
75
